一、概述：

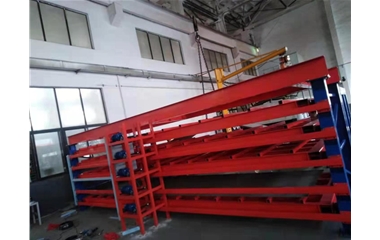

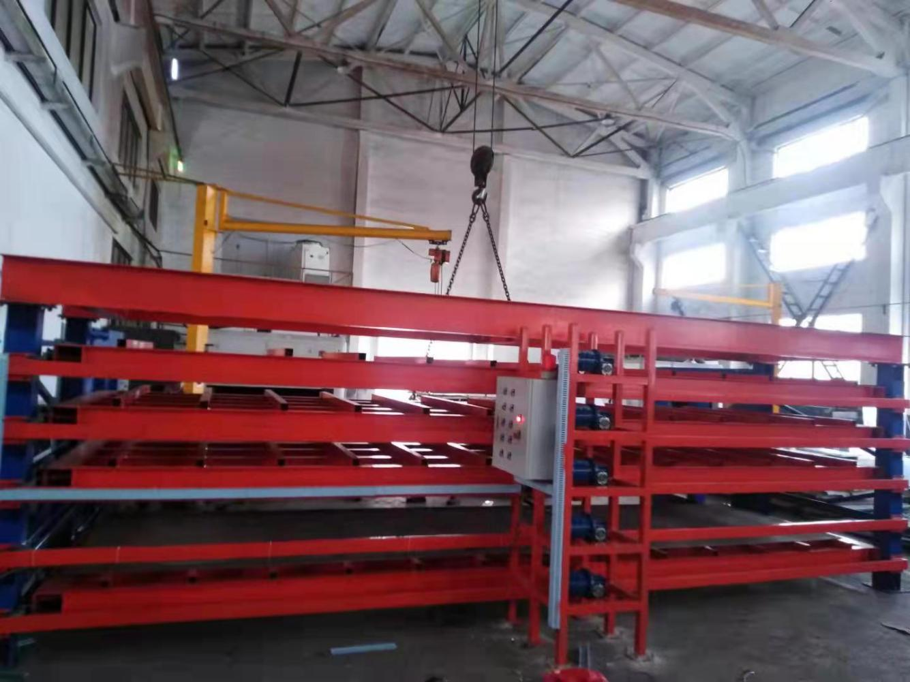

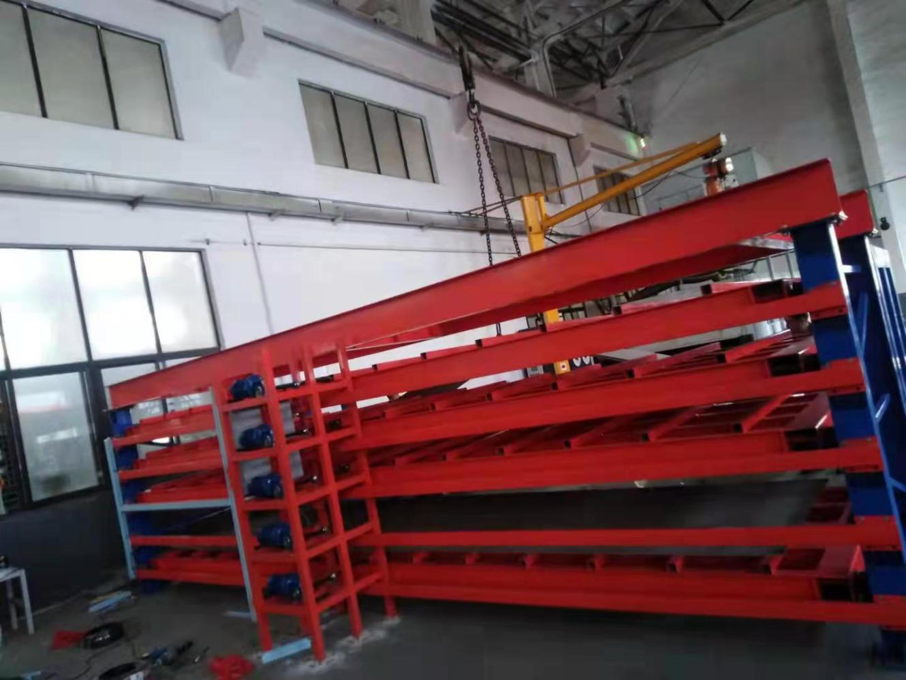

本產品品名為電動抽屜板材貨架，具有抽屜伸縮存儲以達到節省空間及存取方便等特點；廣泛應用于板材的存儲；可滿足客戶存取方便、按需取用、節省空間的需求； 主要存取方式以行吊配合吸盤或者掛鉤存??；
二、主要結構及工作原理：
1.主要結構
本產品由電機架、立柱架、抽屜板三部分組成；
2.工作原理
傳動原理：電機傳動；電機帶動絲桿轉動，推動抽屜板滑輪在軌道上行走從而達到貨位自由伸縮功能；
三、主要性能參數：
承載：抽屜板載重5000kg/層；
貨位凈尺寸：L3300*D2100*H 150mm；
適用尺寸：3*2米板材；
電機型號及功率：NMRV050-60;功率370w
主要材料說明：材質Q235B
1、立柱：150*150HW鋼；
2、抽屜板橫撐:150*75HN鋼；
3、抽屜板支撐管：150*150*6.0mm--方管；
4、支撐墊梁：40*40*2.0mm--方管；
5、軌道：70*70*8.0--角鐵；φ25硬軸鍍鉻桿；
6、固定層：200*100HN鋼；
7、底板：250*250*8.0mm；
8、連接斜拉桿：40*40*2.0mm--方管；
